Gebindeformen
Ob manuelle Schweissungen im Stahlbau mit 15-18 kg Spulen, oder zum halb-, und vollautomatisierten Schweissen mit Fassgebinden bis zu 750 kg Drahtgewicht hat die WDI für jede Anwendung das richtige Gebinde im Sortiment.
Gebindeformen für unlegierte und mittellegierte Schutzgas-Schweissdrähte |

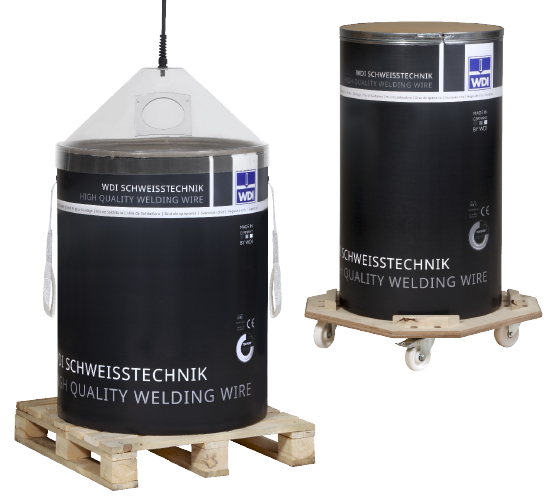

RUNDFÄSSER
| Bezeichnung | Füllgewicht [kg] | Außen- Ø [mm] | Höhe [mm] | |
| XS | Extra Small | 80 | 500 | 480 |
| S | Small | 250 / 275 | 500 | 810 |
| M | Medium | 325 / 350 / 375 | 570 | 780 |
| L | Large | 450 | 570 | 990 |
| XL | Extra Large | 600 | 750 | 950 |
| XXL | Extra-Extra Large | 750 | 750 | 950 |

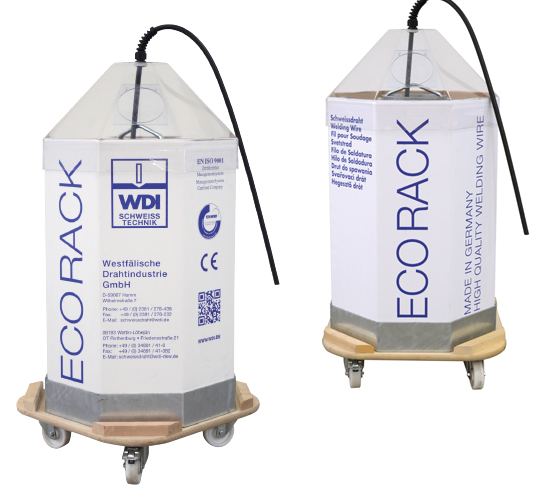

ECO RACK mit Stahlkern (stapelbar, Rücklieferung der Stahlkerne erforderlich)
| Bezeichnung | Füllgewicht [kg] | Außen- Ø [mm] | Höhe [mm] | |
| EcoRack M | Medium | 325 / 350 / 375 | 560 | 840 |
| EcoRack L | Large | 450 | 600 | 1.000 |

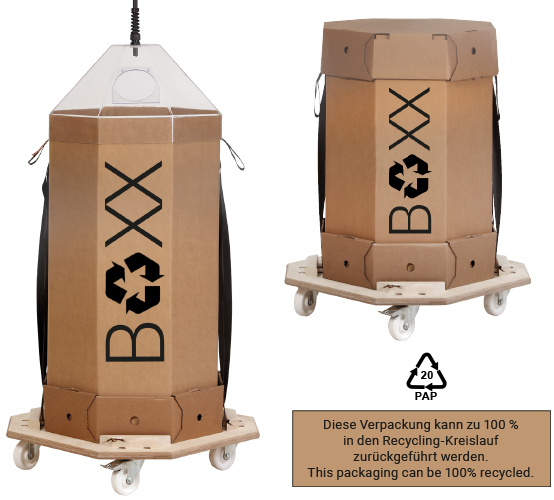

BOXX
| Bezeichnung | Füllgewicht [kg] | Außen- Ø [mm] | Höhe [mm] | |
| BOXX M | Medium | 325 / 450* | 560 | 1.040 |
| BOXX S | Small | 325 / 350 | 560 | 840 |
* Füllgewicht nach Kundenwunsch • Filling weight according to customer request

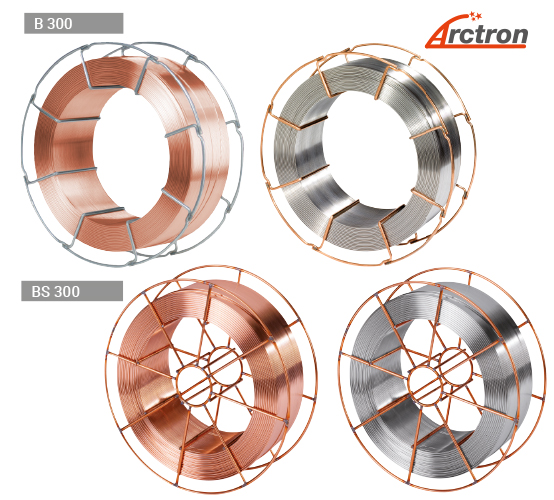

B 300 • BS 300
| Bezeichnung | Füllgewicht [kg] | Außen- Ø [mm] | |
| B 300 | Korb-Ringspule | 15 / 18 / 20 | 300 |
| BS 300 | Korb-Ringspule | 15 / 18 / 20 | 300 |
Gebindeformen für die Unterpulverschweissung |

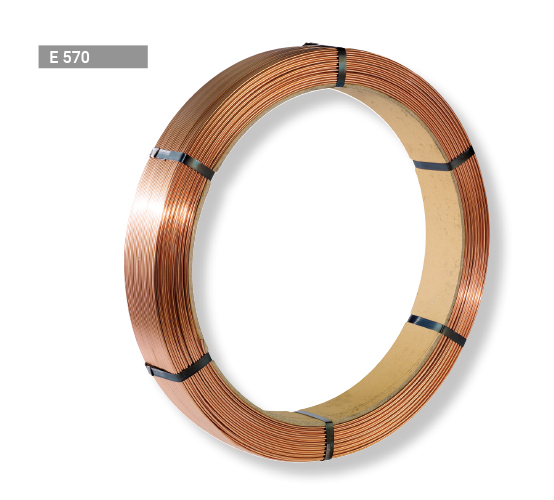

E 570
| Bezeichnung | Gewicht [kg] | Innen- / Außen -Ø [mm] | Spulenbreite [mm] |
| E 570 | 90-100 | 570 / 800 | 100 |

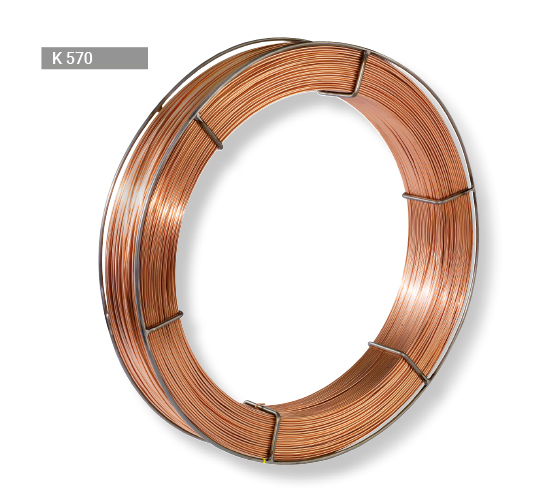

K 570
| Bezeichnung | Gewicht [kg] | Innen- / Außen -Ø [mm] | Spulenbreite [mm] |
| K 570 | 90-100 | 570 / 800 | 100 |

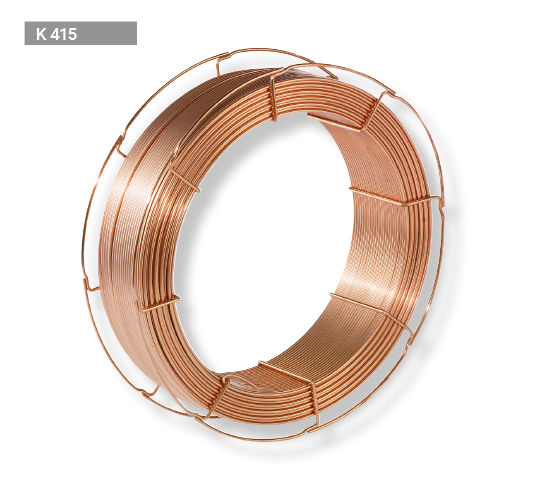

K 415
| Bezeichnung | Gewicht [kg] | Außen -Ø [mm] | Spulenbreite [mm] |
| K 415 | 20-25 | 415 | 100 |

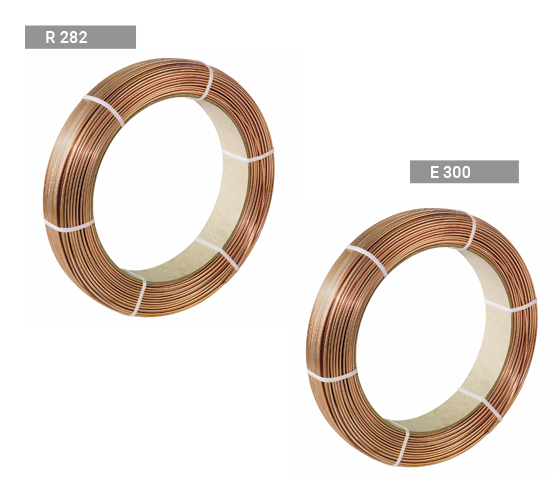

R 282 / E 300
| Bezeichnung | Gewicht [kg] | Außen -Ø [mm] | Spulenbreite [mm] |
| R 282 | 20 | 282 | 65* |
| E 300 | 50 | 300 | 95* |
* ohne Pappkern • without cardboard core

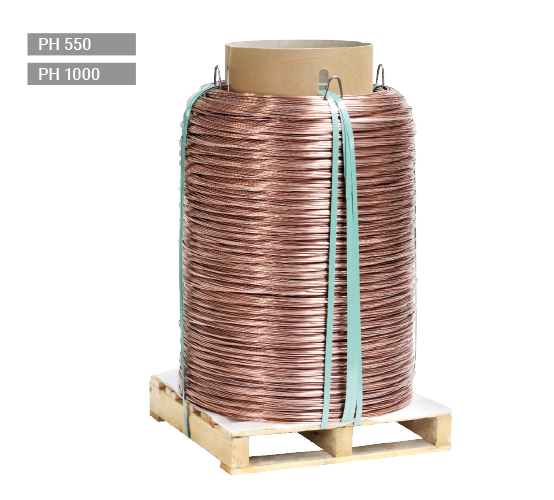

PH 550 • PH 1000
| Bezeichnung | Gewicht [kg] | Außen -Ø [mm] | Höhe [mm] |
| PH 550 | 550 | 500 | 900* |
| PH 1000 | 1.000 | 780 | 1.140* |
* Maße können je nach Drahtdurchmesser variieren. Dimensions may vary depending on the wire diameter.

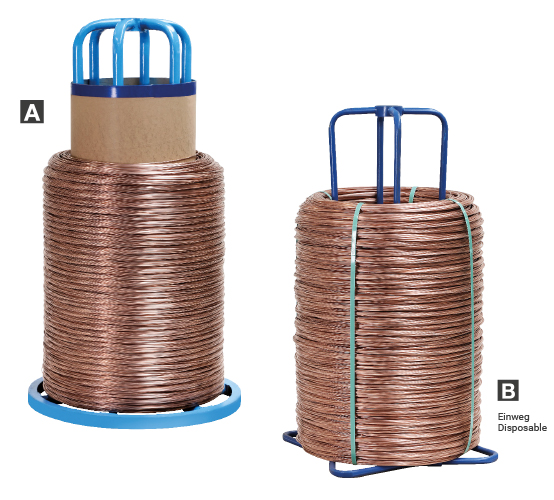

Kronenstock • spider
| Bezeichnung | Gewicht [kg] | Außen -Ø [mm] | Höhe [mm] |
| A | 1.000 | 900 | 1.600* |
| B | 500 - 1.000 | 950 | 1.420* |
* Maße können je nach Drahtdurchmesser variieren. Dimensions may vary depending on the wire diameter.

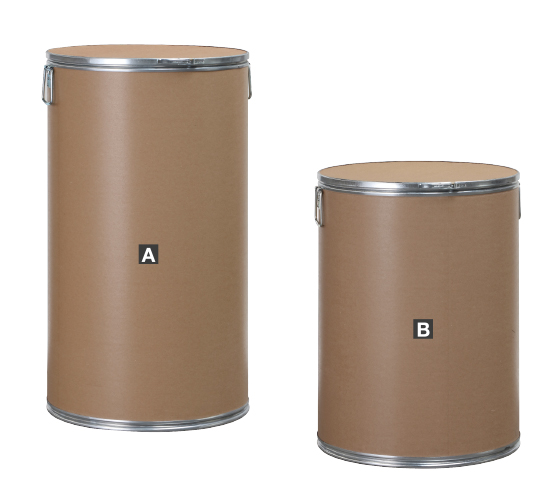

Ökotonne • Eco bin
| Bezeichnung | Füllgewicht [kg] | Außen -Ø [mm] | Höhe [mm] |
| A | 385 | 560 | 1.050* |
| B | 350 | 560 | 780* |
* Maße können je nach Drahtdurchmesser variieren. Dimensions may vary depending on the wire diameter.

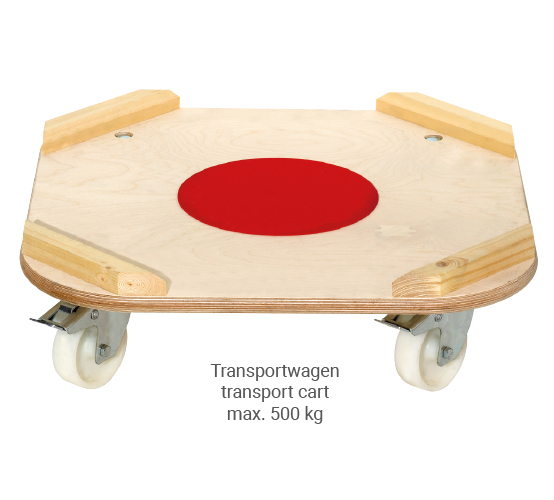

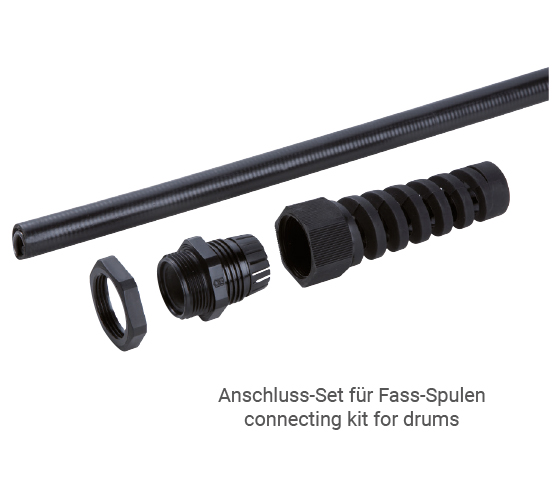

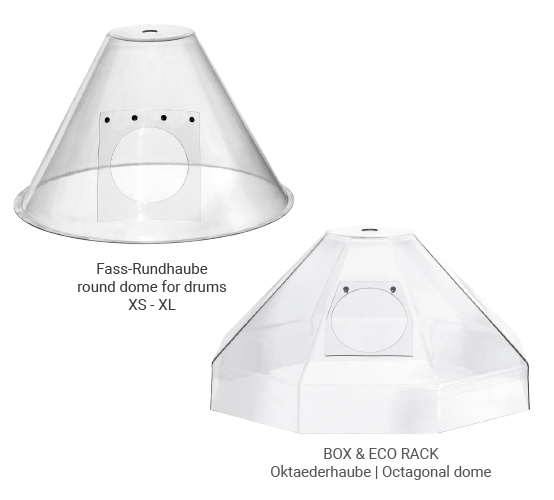

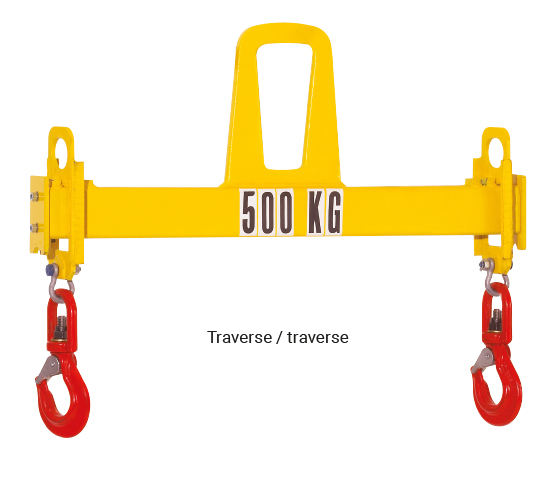

ZUBEHÖR • ACCESSORIES |
